適用范圍

TBBZ高壓無功自動補償裝置(以下簡稱裝置)適用于10KV和6KV配電線路中，安裝在架空線路上，作為提高功率因數，減少線路損耗，節約電能，改善電壓質量之用，也可用于小型化終端變電所10KV母線無功補償，高壓電動機就地補償。本裝置符合JB/T7111-1993《高壓并聯電容器裝置》、DL/T604-1996《高壓并聯電容器裝置訂貨技術條件》等標準。本裝置由跌落式熔斷器、大容量電壓互感器、電容器投切專用高壓真空接觸器、電流互感器、氧化鋅避雷器、全膜高壓并聯電容器、高壓電容器自動補償控制裝置及箱體等組成。

使用條件

海拔高度：不高于1000m；

風速：不大于35m/s；

地震：地震烈度不超過8度；

日照：最大幅度為0.1w/cm2；

周圍空氣溫度：上限+45℃，下限-40℃；

化學條件：安裝場所無有害氣體和蒸汽，無導電性或爆炸性塵埃；

抗污穢能力：外部絕緣泄漏比距≥2.5cm/kV；

安裝：安裝傾斜度不超過5度；安裝地點諧波含量符合國家有關規定。

注：高原及特殊環境產品另行商定。

特點

本裝置采用一體化結構，配置齊全、結構緊湊、安裝簡單、維護方便、質量穩定、使用壽命長。本裝置可根據實際需要，參數由用戶自行設置，微電腦自行判斷，分析，實現高壓并聯電容器組的自動投切。同時本裝置還設有完善的保護功能，具有母線短路速斷保護，電容器過流短延時保護及過電壓保護、欠電壓保護、缺相保護(定貨時可選)。

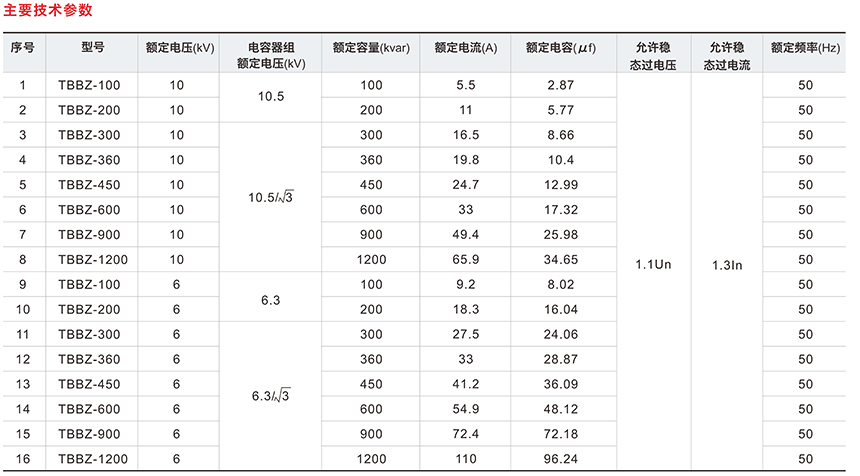

系統運行條件

額定電壓6kV，10kV；

最高運行電壓6.6kV，11kV；

額定頻率50Hz；

性能

電容偏差

裝置實際電容與額定電容之差在額定電容的0~5%范圍內。

放電性能

斷電后10min，每一組電容器上的電壓低于50V。

保護

裝置的保護有短路、過電流、過電壓、欠電壓、失壓、缺相(可選)保護和防止電容器帶電荷合閘。具體設置如下：

1.主電路相間短路：跌落式熔斷器動作切除故障相，接觸器略帶時限(延時0.2~0.5S)動作于跳閘，退出運行并自行閉鎖。

2.電容器組相對中性點短路：接觸器略帶時限(延時0.2~0.5S)動作于跳閘，并自行閉鎖。整定值：3In。

3.電容器組過電流：帶時限(延時5S)動作于跳閘，并自行閉鎖。整值: 1.4 ~1.5In。

4.過電壓：帶時限(延時20~30S)動作于跳閘，整定值：1.1~1.3UN。

5.雷擊過電壓：由金屬氧化鋅避雷器實現保護。

6.操作過電壓：由電容型氧化鋅避雷器實現保護。

7.欠電壓：略帶時限(延時0.2~0.5S)動作于跳閘。整定值：0.6UN。

8.失壓：略帶時限(延時0.2~0.5S)動作于跳閘。

9.缺相：任意一相斷電動作于跳閘，并自行閉鎖(選用)。

10.防止電容器帶電荷合閘：投入電容器組前延時10min (不可更改)。

注：以上整定值及延時時間可以按需要自行設置和更改。
