適用范圍
ZMB9-63小型斷路器，主要用于交流50Hz/60Hz, 額定電壓至380V, 額定電流至60A的線路中起過載、短路保護作用，同時也可以在正常情況下不頻繁地通斷電器裝置和照明線路。
符合標準:GB/T 10963.1, 獲得CCC。

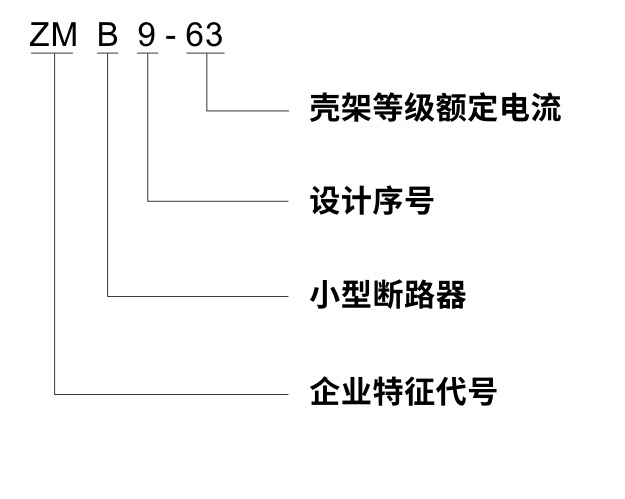

型號及其含義
正常工作條件
環境溫度：-5℃~+40℃；24h內平均值不超過35℃。
海拔高度：安裝地點的海拔不超過2000m。
主要參數及技術性能
主要規格：
按額定電流In分：1A、3A、6A、10A、16A、20A、25A、32A、40A、50A、63A。
極數：
a.單極；
b.二極；
c.三極；
d.四極。
按斷路器瞬時脫扣的型式分：
a.C型(5In~10In)；
b.D型(10In~16In)。
主要技術參數：

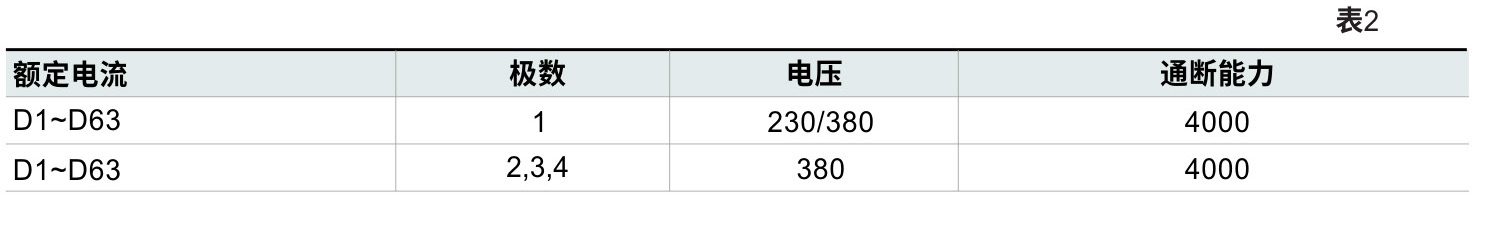

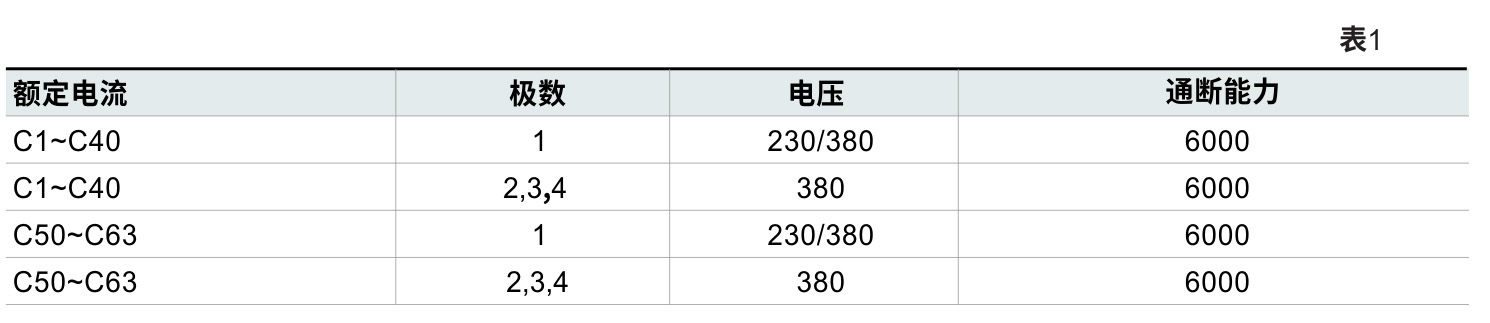

額定運行短路分斷能力(見表1、表2)；
機械電氣壽命?
a.電氣壽命：不低于4000次；
b.機械壽命：不低于10000次。
ZMB9-63(D)型：
ZMB9-63(C)型：

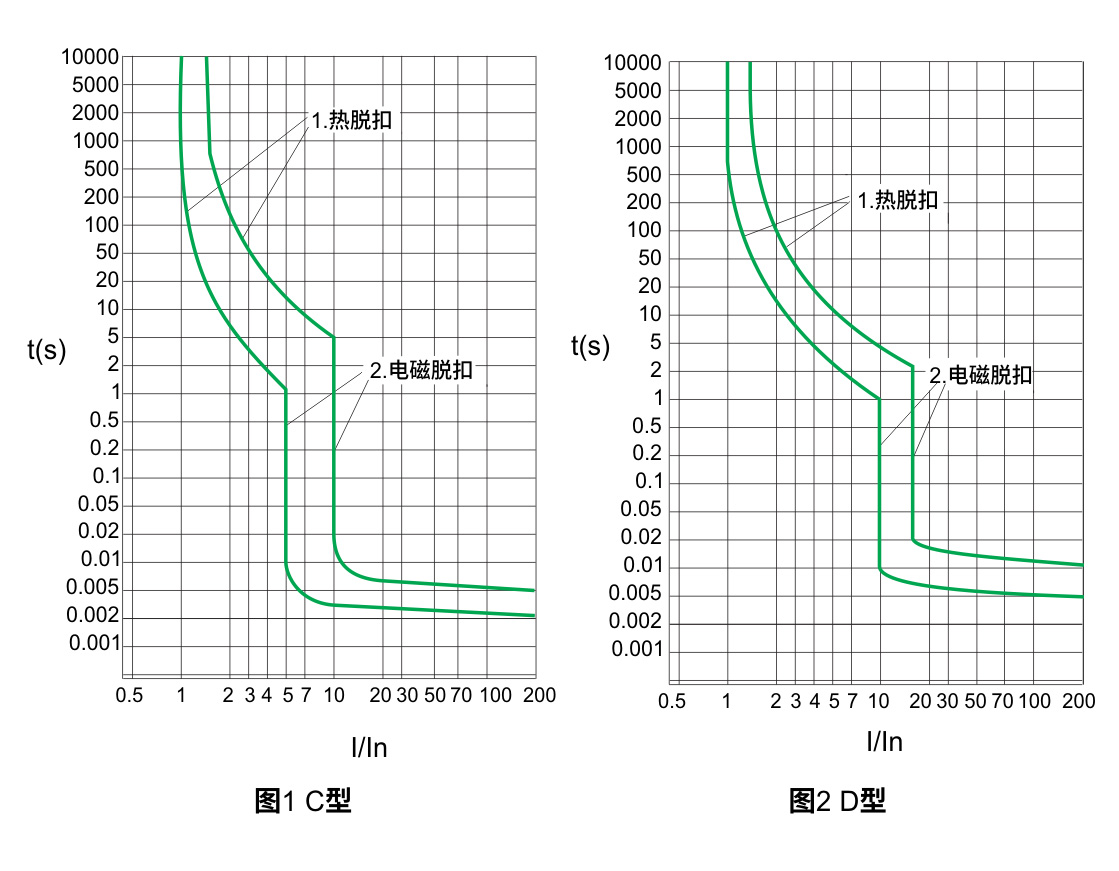

脫扣特性曲線圖(見圖1)
限流特性(見圖2)。
ZMB9-63小型斷路器具有高限流能力，從而最大限度地限制了短路所造成的破壞性能量。

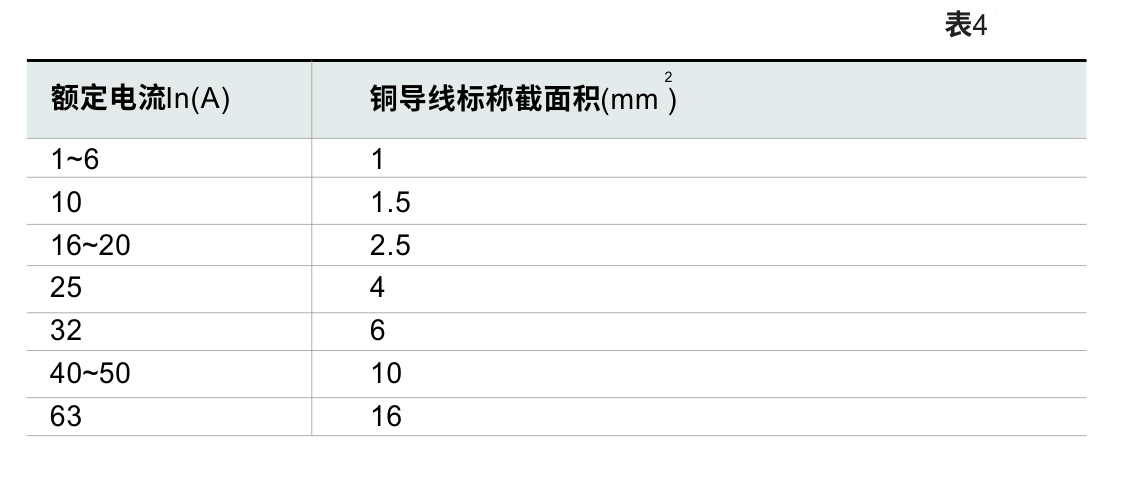

接線：適用25mm以下導線連接(見表4), 扭矩2.0N·m?

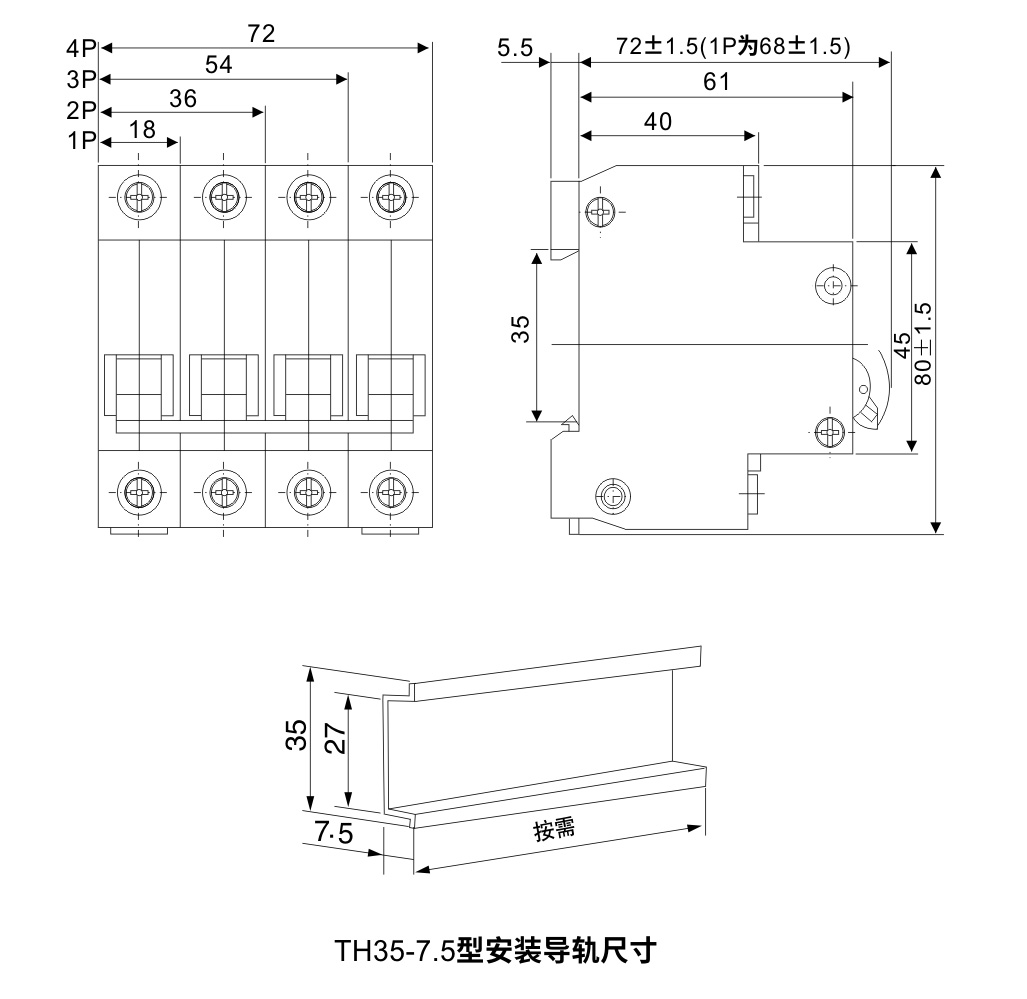

外形及安裝尺寸
